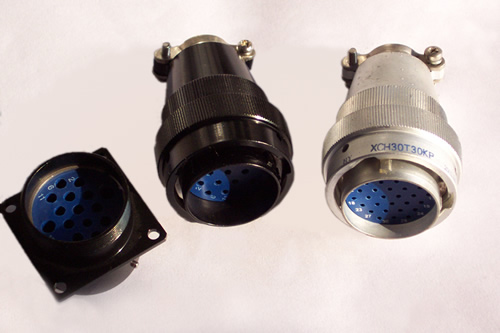

本系列產品為低頻類電連接器。九種殼體號，4種接觸件規格，32種孔位排列。從1孔到62孔。采用卡口式快速連接系統，操作方便，連接可靠，耐震動，抗沖擊。五鍵槽定位，具有盲插和防誤插功能。高可靠的雙曲面線簧孔使連接器插拔柔和，接觸電阻小，工作可靠。插座共有5種結構形式供選用。符合國家軍用標準GJB2889。廣泛用于航天、航空、航海、鐵路、野戰通訊及各種儀器、儀表等設備中。
技術性能
機械性能
殼體：高強度鋁合金材料
非屏蔽鍍層：陽極氧化作色
屏蔽鍍層：鍍鋅彩虹色鈍化或軍綠色鈍化、化學鍍鎳
絕緣體：熱固性材料
接觸件：銅合金材料表面鍍金、銀
封線體和密封圈：硅橡膠材料
壓接型：從絕緣體后裝卸，焊接與印制板型不可裝卸
機械壽命：1000次
環境性能
工作溫度：-55℃～+200℃
相對濕度：40℃時達95%
工作高度：海拔30000m
振動：頻率10Hz～2000 Hz加速度147m/s2
沖擊：加速度490m/s2
恒加速度：490m/s2
密封性：雙頭密封插座50.7kPa，方法蘭密封插座152kPa
防鹽霧，防潮濕，防霉菌性能等
符合GJB2889標準的要求。
電器性能
接觸電阻及額定電流
|
接觸件規格mm |
接觸電阻
mΩ |
雙頭密封接觸電阻MΩ |
方法蘭密封接觸電阻mΩ |
額定電流
A |
|
φ1.0 |
≤5 |
10 |
15 |
5 |
|
φ1.5 |
≤2.5 |
5 |
7.5 |
10 |
|
φ2.0 |
≤1.25 |
2.5 |
3.75 |
20 |
|
φ3.0 |
≤0.7 |
1.5 |
2.25 |
40 |
外殼間電連續性鋁合金外殼≤2.5mΩ
額定電壓、耐電壓及絕緣電阻
|
工作環境 |
工作環境V |
耐電壓V |
絕緣電阻 |
|
密封 |
非密封 |
密封 |
非密封 |
MΩ |
|
常溫常壓 |
500 |
500 |
150 |
1500 |
≥5000 |
|
濕熱 |
500 |
500 |
750 |
1125 |
≥100 |
|
高溫 |
- |
- |
- |
- |
≥1000 |
|
低氣壓(1KPa) |
150 |
250 |
300 |
300 |
- |
